HYD200型的结构及特点

浏览量


HYD200型的结构及特点

HYD200型液压凿岩机由冲击机构、独立回转机构两个部件组成。

冲击机构(冲击总成)





回转机构总成(旋转总成)1





回转机构总成(旋转总成)2





    冲击机构采用整体缸体,滑阀式换向阀位于缸体内活塞后腔旁,与缸体中心线作垂直布置,换向阀离活塞近,增加了灵敏度,且结构紧凑、方便维修,也避免了冲击振动对换向阀运动的干扰。换向阀采用中空阀心,重量小,推力面积相应的也小,减少油耗和油漏损,提高了能量利用率。

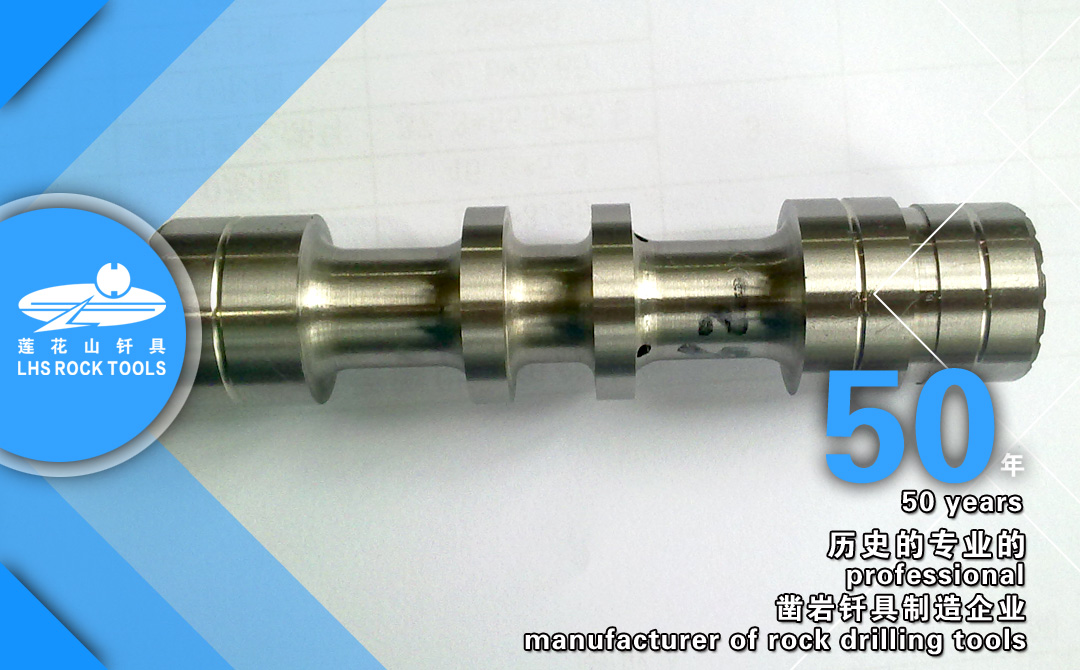

换向阀芯






    采用旁侧供水,供水后端有两道密封圈,如果越过了两道密封圈还有2bar压力的雾化气可以将水吹出,避免水对油系统的污染。

旁侧供水系统总成





      回转机构选用大扭矩、低转速、体积小的OMSS125摆线油马达驱动齿轮回转钎尾。油马达输出轴端采用渐开线花键联结,传动稳定、精度高、寿命长。

摆线马达1





摆线马达2



    回转机构的润滑采用油雾润滑,凿岩台车上有一供凿岩润滑的气泵,输入雾化了的润滑油气为凿岩机传动系统润滑,同时也冷却活塞和钎尾的打击面,还润滑供水系统导向套、最后从前端喷出,起到气体密封作用,防止岩粉、灰尘等杂质进入机体内部。

    HYD200型液压凿岩机适用于直径27~41mm的钎头,最大可钻凿直径89mm炮孔。
